AC Power Supply

AC POWER SUPPLY

Technologie

L'AC Power Supply est une série d'alimentations électriques alternatives triphasées entièrement numériques, en quatre quadrants, dotées de fonctionnalités de programmation exceptionnelles. Chaque unité représente une configuration trois-en-un :


1. Simulateur polyvalent de réseau triphasé synthétisé avec 4 sorties actives entièrement contrôlées. Paramétrage du mode d'exploitation via des outils logiciels complets. Notez la connexion N entièrement active disponible au port du simulateur.

2. Amplificateur de puissance intégré complet en quatre quadrants de 1 à 3 phases avec des qualités exceptionnelles, 3 entrées d'amplificateur indépendantes et isolées galvaniquement, particulièrement adapté aux applications HIL à large bande passante dans le laboratoire d'énergie, assisté par un processeur RT externe.

3. Mode de charge RLC programmable (charge électronique AC avec récupération réseau) pour remplacer des résistances, inductances et condensateurs réels et encombrants. La puissance réactive est récupérée dans le réseau triphasé avec une efficacité maximale.

Applications

  • Variation des tensions et fréquences du système de base
  • Réglages de la relation de phase
  • Chutes de tension dans l'ensemble du réseau ou chutes individuelles par phase
  • Micro-ruptures et scintillements
  • Surtensions et sous-tensions
  • Asymétries de tension
  • Formes d'ondes de tension harmoniques et interharmoniques superposées
  • Variation des angles de phase
  • Conditions spéciales pour les tests CEM (compatibilité électromagnétique)
  • Transition de l'alimentation au mode de récupération et vice versa
  • Analyses du flux d'énergie

Hardware

La structure modulaire basée sur des unités de 30 kVA ou 50 kVA permet une adaptation flexible aux besoins en puissance du client. En connectant simplement des unités de base en mode parallèle, des systèmes de plus de 2000 kVA peuvent être mis en place. Le matériel fonctionne dans les 4 quadrants et est capable de se réinjecter complètement dans le système électrique. Outre le test des unités de rétroaction de puissance, le système permet également le fonctionnement de systèmes d'alimentation linéaires et non linéaires à des fins de mesure et d'évaluation. Un fonctionnement en mode monophasé est également possible jusqu'au mode courant continu.

Les avantages pour l'utilisateur

  • Conception compacte et entièrement modulaire
  • Haute efficacité dans tous les modes de fonctionnement
  • Capacité d'utiliser directement un système de refroidissement liquide existant
  • Unité de refroidissement liquide-à-air assortie en option TC.LAE disponible
  • Le projet se termine à temps et lorsque vous êtes pleinement satisfait.
  • Possibilité de mise à niveau vers des systèmes jusqu'à 2000+ kVA
  • Niveau élevé de dynamique du système, ≤ 5 kHz de bande passante de modulation
  • Capacité non restrictive de réinjection en mode d'exploitation Q4
  • Possibilité de fonctionner comme un amplificateur autonome 4-Q et 3 phases quasi-analogique
  • Possibilité de fonctionnement en mode "Hardware-in-the-loop" (mode HIL)
  • Logiciel d'application convivial avec des motifs de test préconfigurés
  • Possibilité d'intégration dans un système complet de simulation et de test SAS
  • Isolation galvanique disponible en option sans diminution des données du port du simulateur
  • Trois modes de fonctionnement différents :
  • Simulateur de réseau programmable
  • Amplificateur de tension CA 4Q à distance
  • Charge électronique CA avec impédance de charge RLC programmable

ANYWAVE + POWER SUPPLY

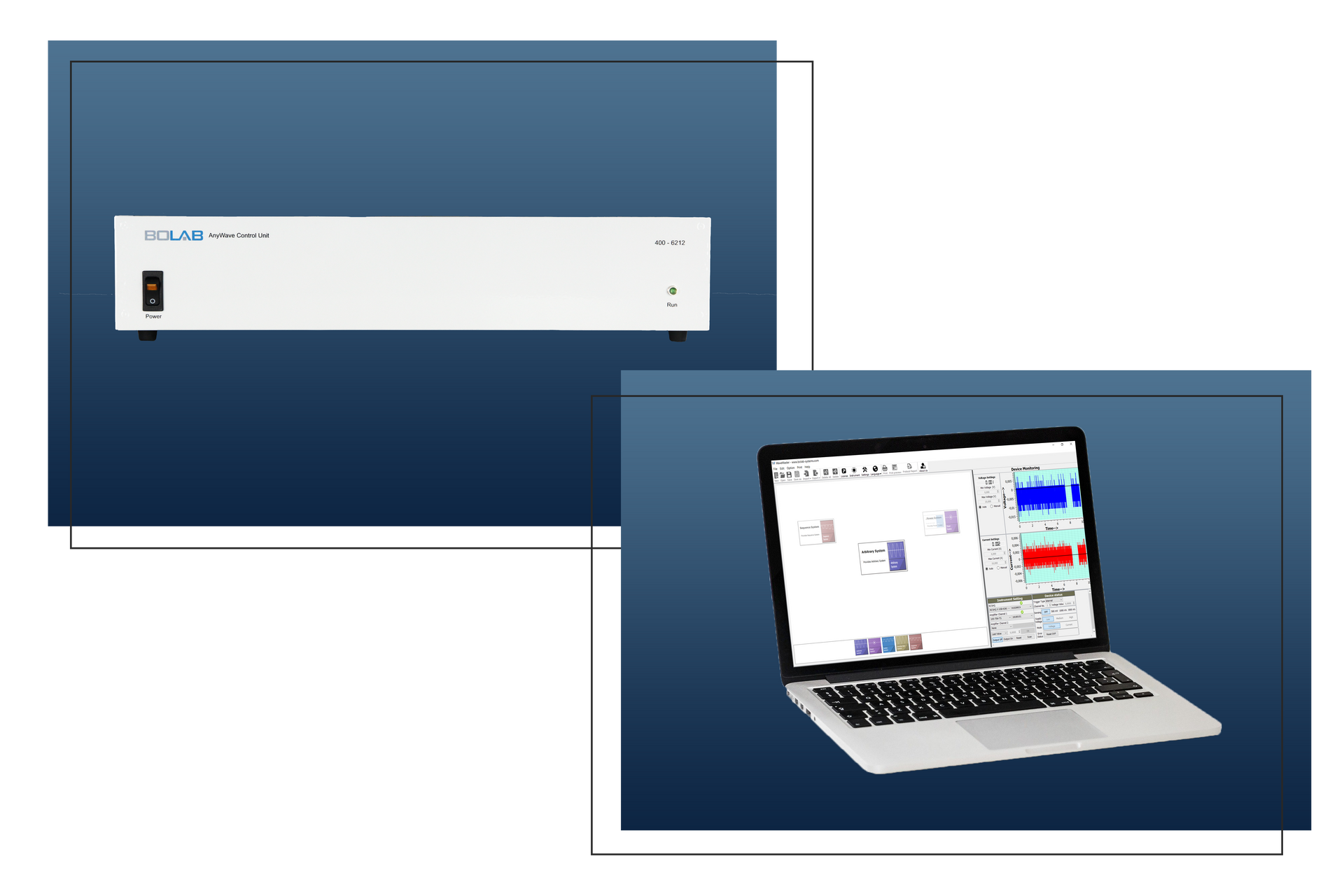

Avec l'unité de contrôle AnyWave de BOLAB, vous avez un contrôle total sur vos alimentations électriques et la capacité d'exécuter n'importe quelle forme d'onde désirée. Que ce soit des ondes sinusoïdales simples, des formes de signal complexes ou des profils de test spécifiques, vous pouvez générer et appliquer sans effort les formes d'onde souhaitées à vos alimentations électriques. L'opération intuitive permet un contrôle facile et un ajustement de la forme d'onde selon vos besoins. Avec l'unité de contrôle AnyWave de BOLAB, vous bénéficiez de la flexibilité et de la précision nécessaires pour mener à bien vos tests et mesures.

AnyWave

L'unité de contrôle AnyWave de BOLAB offre un contrôle fluide sur diverses alimentations électriques et amplificateurs à quatre quadrants via les interfaces analogiques. Elle dispose de deux sorties analogiques, permettant la distribution synchrone de deux formes d'onde à différentes alimentations électriques ou amplificateurs à quatre quadrants. L'unité prend en charge des taux d'échantillonnage allant jusqu'à 2,8 MS/s (16 bits) et 250 kS/s (16 bits).

WaveMaster

Le logiciel BOLAB WaveMaster est un outil puissant et convivial qui se distingue à l'échelle mondiale. Même sans expertise en développement logiciel, la création de formes d'onde simples ou complexes est un jeu d'enfant. L'éditeur graphique de formes d'onde permet la génération rapide de courbes personnalisées, tandis que l'entrée tabulaire permet la production instantanée de différents types de formes d'onde.

AnyWave + WaveMaster

Le logiciel BOLAB WaveMaster et l'unité de contrôle AnyWave de BOLAB offrent un contrôle fluide sur les alimentations électriques et les amplificateurs à quatre quadrants via des interfaces analogiques.

Plage de tension / puissance / courant

Plage de tension côté charge AC VAC RMS (L-N) 3L + N actif (4 sorties) Plage de puissance côté charge AC en kVA Plage de courant côté charge AC en ampères (A) Modèle Tension de ligne 3L VAC Fréquence de ligne en Hertz (Hz)
0 - 305 V 30 kVA 0 - 43 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 50 kVA 0 - 72 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 100 kVA 0 - 144 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 150 kVA 0 - 216 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 200 kVA 0 - 288 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 250 kVA 0 - 360 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 300 kVA 0 - 432 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 350 kVA 0 - 504 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 400 kVA 0 - 576 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 450 kVA 0 - 648 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 500 kVA 0 - 720 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 550 kVA 0 - 792 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 600 kVA 0 - 864 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 650 kVA 0 - 936 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 700 kVA 0 - 1008 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 750 kVA 0 - 1080 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 800 kVA 0 - 1152 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 850 kVA 0 - 1224 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 900 kVA 0 - 1296 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 950 kVA 0 - 1368 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V 1000 kVA 0 - 1440 A Contact Sales 360 - 528 V 48 - 62 Hz
0 - 305 V ≥ 1050 kVA ≥ 1512 A Contact Sales 360 - 528 V 48 - 62 Hz
